Панели инструментов


Навигационная панель

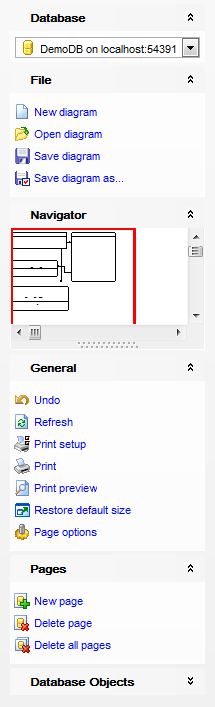

VDBD - Using Navigation bar



Database

iconDB выбрать базу данных.



File

iconNew New diagram - создать новую диаграмму,

iconLoadFromFile Open diagram - открыть существующую диаграмму,

iconSaveToFile Save diagram - сохранить диаграмму,

iconSaveToFileAs Save diagram as - сохранить диаграмму как.



Navigator

В окне навигатора уменьшенный макет диаграммы для удобного перемещения по ней.



General

iconVDBD_Undo Undo - отменить действие,

iconVDBD_Redo Redo - повторить действие,

iconRefresh Refresh - обновить диаграмму.

iconProperties Print setup - настройки печати,

iconPrint Print - печатать диаграмму,

iconPreview Print Preview - предварительный просмотр,

iconRestoreDefaultSize Restore default size - восстановить исходный размер окна.

iconOptions Diagram options - задать свойства диаграммы.



Pages

iconVDBD_NewPage New Page - создать новую страницу в диаграмме,

iconVDBD_DeletePage Delete Page - удалить активную страницу диаграммы,

iconVDBD_DeleteAllPages Delete all - удалить все страницы диаграммы.



Database Objects



VDBD - Database Objects pane



список элементов, которые могут быть помещены в диаграмму.

Нажатие правой кнопкой на списке вызывает контекстное меню.

iconFindText Find object in diagram - найти выбранный объект на диаграмме

iconPlus Add New object - добавить новый объект на диаграмму с помощью обратного проектирования

Tick As tree / As list - вид отображения объектов: В виде дерева / В виде списка

Tick Sort by schema, name - сортировать объекты в списке по названию схемы, затем по имени объекта

Tick Sort by name, schema - сортировать объекты в списке по имени объекта, затем по названию схемы

iconRefresh Refresh - обновить список объектов



Панель инструментов

Все инструменты навигационной панели доступны на панели инструментов. Панель инструментов - ToolBar - расположена в верхней части окна. Чтобы её активировать, необходимо на вкладке Windows в Environment Options выбрать RadioButton Toolbar или RadioButton Both.

RadioButton Toolbar выберите, если хотите, чтобы отображалась только панель инструментов, а RadioButton Both - если хотите, чтобы отображались обе панели.



С помощью инструментов, расположенных на этой панели можно выполнить следующие действия:

iconDB выбрать базу данных;

iconNew New diagram - создать новую диаграмму;

iconLoadFromFile Open diagram - открыть существующую диаграмму;

iconSaveToFile Save diagram - сохранить диаграмму;

iconSaveAsPicture Save as picture - сохранить диаграмму как изображение;

btnVDBD_IncrementalSearch Incremental search - отобразить панель инкрементного поиска;

iconZoomIn Zoom in - увеличить масштаб;

iconZoomOut Zoom out - уменьшить масштаб;

iconZoomSelectRectangleToFit Select rectangle to fit - выделить участок для увеличения;

iconZoomFitModel Fit model - вписать всю диаграмму в видимую область;

iconPrintSetup Print Setup - настроить параметры печати;

iconPrint Print - печатать диаграмму;

iconPreview Print Preview - предварительный просмотр;

iconAlwaysOnTop Arrange objects - автоматически упорядочить объекты на диаграмме;

btnExtractDB Extract metadata - извлечь метаданные объектов диаграммы и загрузить их в редактор SQL скриптов;

btnReverseEngineer Reverse Engineering - выполнить обратное проектирование;

iconRefresh Refresh - обновить диаграмму;

iconOptions Diagram options - задать свойства диаграммы;

  • Задать масштаб диаграммы в процентах;

iconRestoreDefaultSize Restore default size - восстановить исходный размер окна.



Панель Object Customization



VDBD - Toolbars - Main



  • Font - шрифт выделенного объекта диаграммы
  • Size - размер шрифта
  • Bold - жирный шрифт
  • Italic - курсив
  • Underline - подчеркнутый
  • Font color - цвет шрифта
  • Pen color - рамка объекта
  • Brush color - фон объекта

Панель инструментов диаграммы:

iconVDBD_AlignLeftEdges Align left edges - выровнять по левой границе выделенные объекты

iconVDBD_AlignRightEdges Align right edges - выровнять объекты по правой границе

iconVDBD_AlignTops Align tops - выровнять по верхней границе

iconVDBD_AlignBottoms Align bottom - выровнять по нижней границе

iconVDBD_HorizontalCenters Align horizontal centers - выровнять по центру по горизонтали

iconVDBD_VerticalCenters Align vertical centers - выровнять по центру по вертикали

iconVDBD_SpaceEquallyHorizontally Space equally, horizontal - равное пространство по горизонтали

iconVDBD_SpaceEquallyVertically Space equally, vertical - равное пространство по вертикали

iconVDBD_Select Select - установить режим выделения объектов

iconVDBD_CreateTable Create table - если нажата эта кнопка (выбран этот режим), то при нажатии левой кнопкой мыши на свободную область диаграммы будет создана новая таблица

iconVDBD_CreateRelation Create relation - если нажата эта кнопка, то между таблицами можно создавать связи

iconVDBD_CreateComment Create comment - если нажата эта кнопка, то можно создать комментарий



ВАЖНО: Вы можете включить\отключить панель навигации в Настройках окружения.
