Дерево зависимостей


Этот инструмент позволяет просматривать зависимости всех объектов в виде диаграммы.

В главном окне этого инструмента отображается зависимость объектов, представленная в виде дерева.

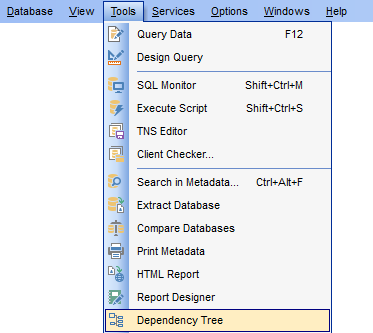

Чтобы открыть Дерево зависимостей, выберите пункт главного меню Tools | btnDependencyTree Dependency Tree. или нажать кнопку btnDependencyTree на панели инструментов.



menuDependencyTree

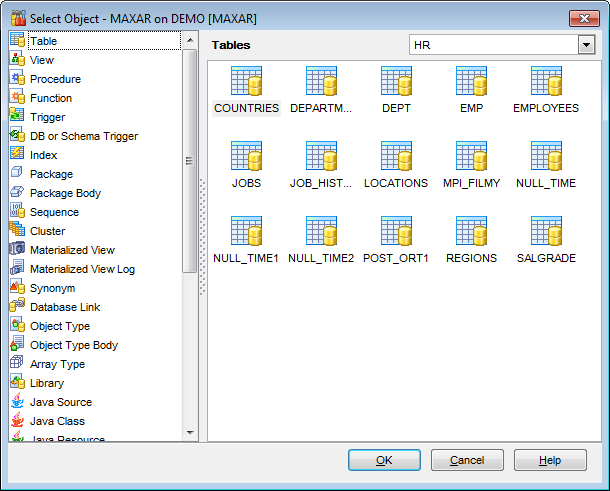

При первом открытии необходимо будет выбрать объект, для которого хотите просмотреть зависимости.

Объект выбирается в специальном окне.



Dependency Tree - Select object

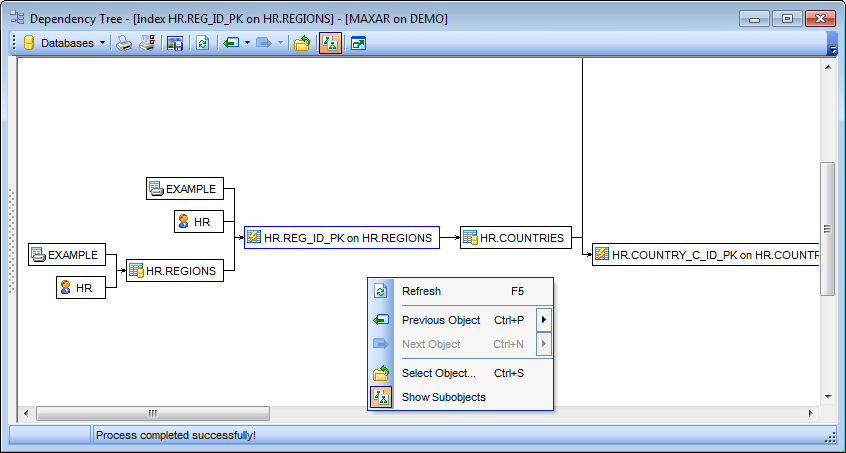

Все основные инструменты для работы с объектами и диаграммой зависимости располагаются на панелях инструментов:



Dependency Tree



Чтобы просмотреть зависимость объекта его необходимо выбрать. Сделать это можно одним из этих способов:

  • нажать на кнопку Select object на навигационной панели,
  • перетащить объект из окна проводника баз данных в главное окно дерева зависимостей.





Выбранный объект, являющийся главным, отличается от остальных цветом рамки. У него она синего цвета, у всех остальных - черного. Зависимости между объектами показаны стрелочками. Если на объекте, представленном в диаграмме зависимостей, щелкнуть мышкой, то он становится главным и все зависимости отображаются для него. Чтобы просмотреть информацию по предыдущему объекту нужно на навигационной панели, на панели инструментов или в контекстном меню выбрать пункт Previous object.



В диаграмме зависимостей существует возможность отображать и скрывать зависимые подобъекты.

Делается это с помощью кнопки Hide subobjects на панелях инструментов.



Доступность:

Full version (for Windows)

Да

Lite version (for Windows)

Нет

Важно: Посмотреть наличие функций в версиях SQL Manager Full и Lite вы можете в сравнительной таблице характеристик.
