Панели инструментов




Навигационная панель

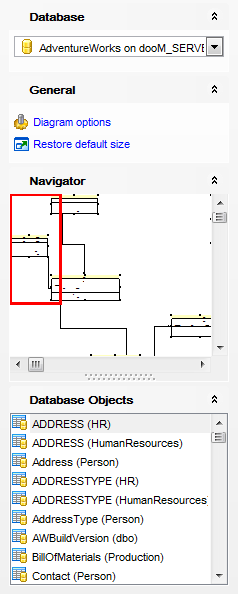

VDBD - Using Navigation bar



Database

iconDB выбрать базу данных.



General

iconOptions задать свойства диаграммы - Diagram options,

iconRefresh обновить диаграмму - Refresh.



Navigator

В окне навигатора уменьшенный макет диаграммы для удобного перемещения по ней.



Database Objects



VDBD - Database Objects pane



список элементов, которые могут быть помещены в диаграмму.

Нажатие правой кнопкой на списке вызывает контекстное меню. С помощью этого меню Вы можете:

iconFindText найти выбранный объект на диаграмме.

iconPlus добавить новый объект на с помощью обратного проектирования,

вид отображения объектов В виде дерева / В виде списка - As a tree / As a list;

сортировать объекты в списке по названию схемы, затем по имени объекта - Sort by schema, name.

сортировать объекты в списке по имени объекта, затем по названию схемы - Sort by name, schema,

iconRefresh обновить список объектов - Refresh.







Панель инструментов



VDBD - Toolbars - Main



  • выбрать базу данных Databases,
  • создать новую диаграмму - New Diagram,
  • открыть диаграмму - Open Diagram,
  • сохранить диаграмму - Save Diagram,
  • сохранить диаграмму как изображение - Save as Image,
  • поиск по названию ключевого поля - Incremental Search,
  • увеличить масштаб - Zoom In,
  • уменьшить масштаб - Zoom Out,
  • выбрать область для увеличения - Select rectangle to fit,
  • вписать диаграмму в экран - Fit model,
  • печатать диаграмму - Print,
  • настройки печати - Print setup,
  • предварительный просмотр - Print Preview,
  • компоновать объекты - Arrange objects,
  • сгенерировать скрипт метаданных объектов диаграммы и загрузить этот скрипт в SQL Script Editor - Extract metadata,
  • обратный инжиниринг базы данных (генерация модели данных на основе анализа существующей БД) - Reverse Engineer,
  • восстановить исходный размер и положение окна - Restore default size and position,
  • поиск по имени объекта (сущности) - Incremental Search,



VDBD - Toolbars - Pages



  • создать новую страницу в диаграмме - New Page,
  • удалить активную страницу диаграммы - Delete Page,
  • удалить все страницы диаграммы - Delete all.





Панель инструментов диаграммы позволяет:

VDBD - Toolbars - Alignment Palette



  • выровнять по левой границе выделенные объекты - Align left edges,
  • выровнять объекты по правой границе - Align right edges,
  • выровнять по верхней границе - Align tops,
  • выровнять по нижней границе - Align bottom,
  • выровнять по центру по горизонтали - Align horizontal centers,
  • выровнять по центру по вертикали - Align vertical centers,
  • равное пространство по горизонтали - Space equally, horizontal,
  • равное пространство по вертикали - Space equally, vertical.



Далее кнопками определяется режим работы курсора:

VDBD - Toolbars - New object





  • Select - режим выделения объектов,
  • Create table - если нажата эта кнопка (выбран этот режим), то при нажатии левой кнопкой мыши на свободную область диаграммы будет создана новая таблица,
  • Create view - если нажата эта кнопка (выбран этот режим), то при нажатии левой кнопкой мыши на свободную область диаграммы будет создано новое представление,
  • Create procedure - если нажата эта кнопка (выбран этот режим), то при нажатии левой кнопкой мыши на свободную область диаграммы будет создана новая процедура,
  • Create function - если нажата эта кнопка (выбран этот режим), то при нажатии левой кнопкой мыши на свободную область диаграммы будет создана новая пользовательская функция,
  • если выбрана кнопка Create relation, то между таблицами можно создавать связи,
  • создать комментарий - Create comment.
