Панели инструментов

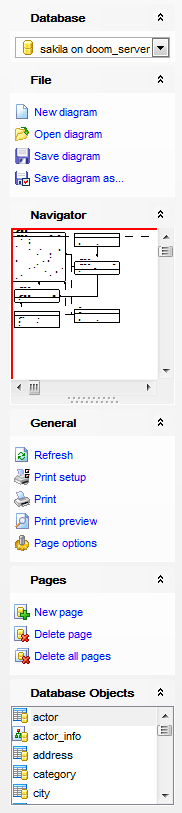

Навигационная панель
Database
выбрать базу данных.
File
New diagram - создать новую диаграмму
Open diagram - открыть существующую диаграмму
Save diagram - сохранить диаграмму
Save diagram as - сохранить диаграмму как
Navigator
В окне навигатора уменьшенный макет диаграммы для удобного перемещения по ней.
General
Refresh - обновить диаграмму
Print setup - настройки печати
Print - печатать диаграмму
Print Preview - предварительный просмотр
Restore default size - восстановить исходный размер окна
Diagram options - задать свойства диаграммы
Pages
New Page - создать новую страницу в диаграмме
Delete Page - удалить активную страницу диаграммы
Delete all - удалить все страницы диаграммы
На панели Database Objects:
На панели отображается список элементов, которые могут быть помещены в диаграмму.
Нажатие правой кнопкой на списке вызывает контекстное меню. С помощью этого меню можно:
найти выбранный объект на диаграмме
добавить новый объект на диаграмму с помощью обратного проектирования
отобразить таблицы на диаграмме - Show Tables
отобразить представления на диаграмме - Show Views
отобразить процедуры на диаграмме - Show Procedures
отобразить функции на диаграмме - Show Functions
вид отображения объектов В виде дерева / В виде списка - As a tree / As a list
сортировать объекты в списке по названию схемы, затем по имени объекта - Sort by schema, name
сортировать объекты в списке по имени объекта, затем по названию схемы - Sort by name, schema
обновить список объектов - Refresh
Панель инструментов
Databases - выбрать базу данных
Undo - отменить действие
Redo - повторить действие
New diagram - создать новую диаграмму
Open diagram - открыть существующую диаграмму
Save diagram - сохранить диаграмму
Save as picture - сохранить диаграмму как изображение
Incremental search - отобразить панель инкрементного поиска
Zoom in - увеличить масштаб
Zoom out - уменьшить масштаб
Select rectangle to fit - выделить участок для увеличения
Fit model - вписать всю диаграмму в видимую область
Print Setup - настроить параметры печати
Print - печатать диаграмму
Print Preview - предварительный просмотр
Arrange objects - автоматически упорядочить объекты на диаграмме
Extract metadata - извлечь метаданные объектов диаграммы и загрузить их в редактор SQL скриптов
Reverse Engineering - выполнить обратное проектирование
Refresh - обновить диаграмму
Diagram options - задать свойства диаграммы
- Задать масштаб диаграммы в процентах
Restore default size - восстановить исходный размер окна
Pages
New Page - создать новую страницу в диаграмме
Delete Page - удалить активную страницу диаграммы
Delete all - удалить все страницы диаграммы
Панель Object Customization
- Font - шрифт выделенного объекта диаграммы
- Size - размер шрифта
- Bold - жирный шрифт
- Italic - курсив
- Underline - подчеркнутый
- Font color - цвет шрифта
- Pen color - рамка объекта
- Brush color - фон объекта
Панель инструментов диаграммы расположена сбоку от основного окна диаграммы.
Select - установить режим выделения объектов
Create table - если нажата эта кнопка (выбран этот режим), то при нажатии левой кнопкой мыши на свободную область диаграммы будет создана новая таблица
Create relation - если нажата эта кнопка, то между таблицами можно создавать связи
Create virtual relation - если нажата эта кнопка, то между таблицами можно создавать виртуальные связи
Create comment - если нажата эта кнопка, то можно создать комментарий
Align left edges - выровнять по левой границе выделенные объекты
Align right edges - выровнять объекты по правой границе
Align tops - выровнять по верхней границе
Align bottom - выровнять по нижней границе
Align horizontal centers - выровнять по центру по горизонтали
Align vertical centers - выровнять по центру по вертикали
Space equally, horizontal - равное пространство по горизонтали
Space equally, vertical - равное пространство по вертикали
