Настройка диаграммы
Настроить вид диаграммы можно с помощью инструментов, расположенных на вкладке Options | Environment Options | Tools | Visual Database Designer. Окно настроек можно открыть также с помощью кнопки Diagram options, расположенной на одной из панелей инструментов или соответствующего пункта контекстного меню.

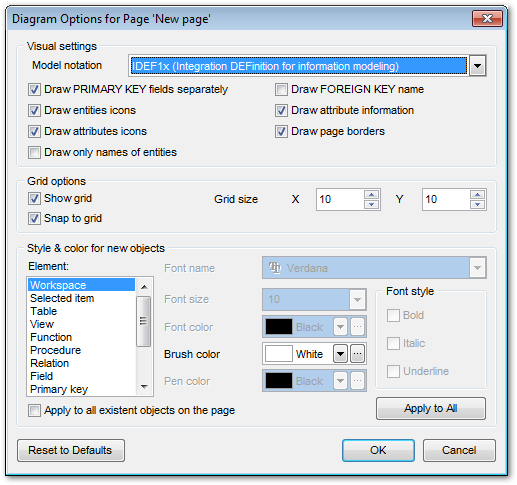

Окно настройки, вызываемое нажатием
Diagram options, имеет две вкладки. На первой Вы можете указать настройки внешнего вида, на второй - отдельно настройки цветов диаграммы.
Инструменты вкладки Options.
Из раскрывающегося списка Model notation выберите стандарт отображения информации в диаграмме - IDEF1x или IE.
Установив флажок Draw PRIMARY KEY fields separately, Вы указываете, что ключевое поле будет отделено от всей остальной таблицы.
Если установлен флажок Draw entities icons, то рядом с заголовками таблиц будут отображаться иконки.
Если установлен флажок Draw attributes icon, то рядом с названием каждого поля будет отображаться иконка.
Если установлен флажок Draw only names of entities, то объекты на диаграмме будут отображаться только в виде заголовков.
Отображать на диаграмме имя внешнего ключа можно, установив флажок Draw FOREIGN KEY name.
Если установлен флажок Show grid, то будет отображаться сетка окна диаграммы,
Установить привязку к сетке можно с помощью флажка Snap to grid. Задать параметры сетки диаграммы можно с помощью счетчиков Grid size. ширина - X, высота - Y.
В разделе Entity header font задайте параметры шрифта заголовков таблиц:
- Name - вид шрифта,
- Size - размер шрифта.
- В разделе Attributes font задайте параметры шрифта полей таблиц:
- Name - вид шрифта,
- Size - размер шрифта.
На вкладке Palette можно задать цвет для каждого элемента диаграммы.
- Work area - рабочая область,
- Work area text - текст рабочей области,
- Entity - цвет объекта,
- Entity caption text - текст заголовка объекта,
- Attribute text - неактивный заголовок таблицы,
- Selection - выделение,
- Selected entity caption text - выделенный текст заголовка объекта,
- Selected attribute text - выделенный текст атрибута.
Подробнее о настройках диаграммы смотрите на вкладке Палитра в Настройках окружения.
Если после внесения изменений установить флажок Apply changes to all new pages, то все принятые изменения будут назначены свойствами по умолчанию. Все последующие диаграммы будут создаваться с учетом этих свойств.
