Визуальный конструктор баз данных

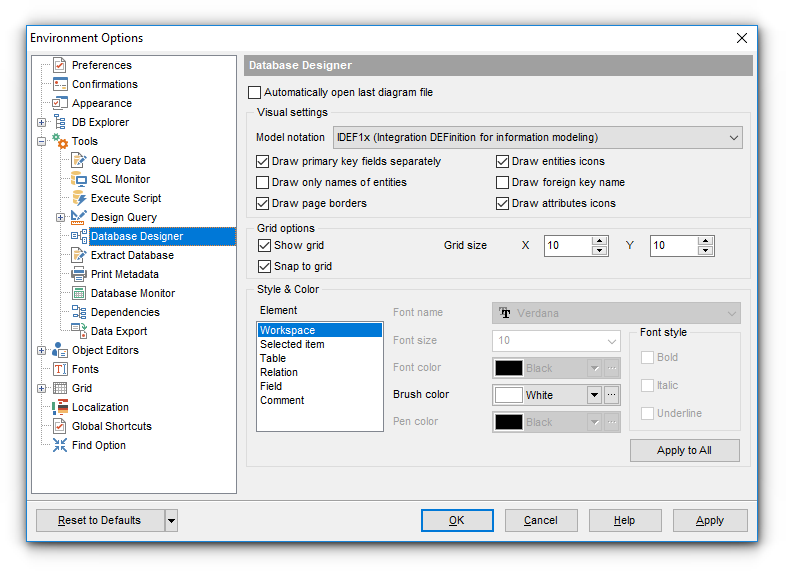

На этой вкладке задайте параметры визуального конструктора баз данных.
Инструменты раздела Visual settings.
Из раскрывающегося списка Model notation выберите стандарт отображения информации в диаграмме - IDEF1x или IE.
Установив флажок Draw PRIMARY KEY fields separately, Вы указываете, что ключевое поле будет визуально отделено от остальных полей.
Если установлен флажок Draw entities icons, то рядом с заголовками таблиц будут отображаться иконки.
Если установлен флажок Draw attributes icon, то рядом с названием каждого поля будет отображаться иконка.
Draw only names of entities - отображать только названия объектов.
Draw FOREIGN KEY name - отображать названия внешних ключей таблиц.
В разделе Grid options задайте параметры сетки просмотрщика данных:
Если установлен флажок Show grid, то будет отображаться сетка окна диаграммы.
Установить привязку к сетке можно с помощью флажка Snap to grid, в этом случае объекты, расположенные на диаграмме, будут выровнены по линиям сетки.
Задать параметры сетки диаграммы можно с помощью счетчиков Grid size. ширина - X, высота - Y.
В разделе Entity header font задаете параметры шрифта заголовков таблиц:
- Name - вид шрифта,
- Size - размер шрифта.
В разделе Attributes font задаете параметры шрифта полей таблиц:
- Name - вид шрифта,
- Size - размер шрифта.
Цвета объектов диаграммы настраиваются в разделе Color Palette.
